产品展示

抽芯钉

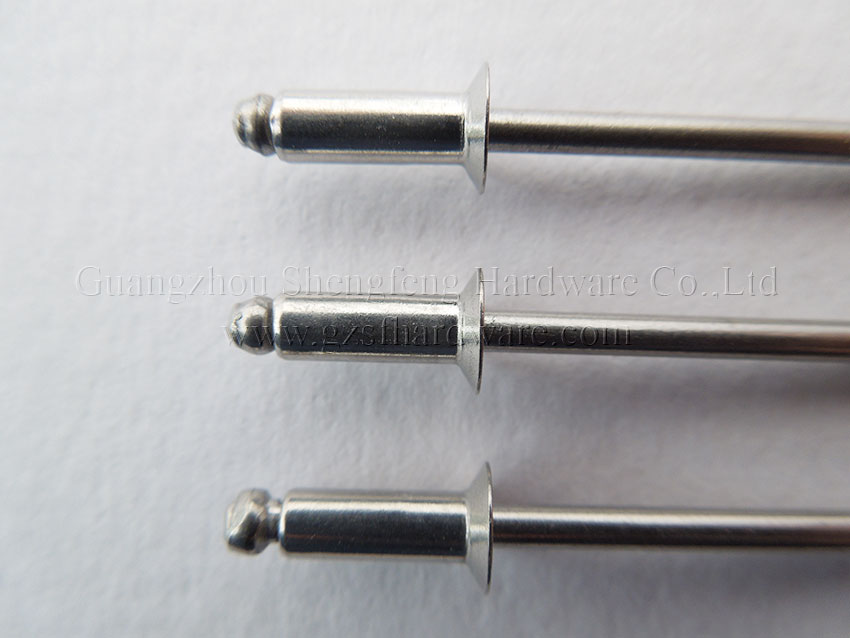

开口型沉头抽芯钉

材质Material: 不锈钢(stainless steel)/不锈钢(Stainless steel)钢(stainless steel)/钢(steel)铝合金（aluminium alloy）/钢（Steel）单位/UINT:mm直径d长度L头部直径dk钻孔直径铆接范围Grip RangeK(K2)L1+0.99minmaxmaxmin2.4±0.07(3/32)54.8&
品牌：51漫画APP下载安装免费 S.F 表面处理：多种
产品详情
GB/T 12617-90 开口型沉头抽芯铆钉

材质Material: 不锈钢(stainless steel)/不锈钢(Stainless steel)
钢(stainless steel)/钢(steel)
铝合金（aluminium alloy）/钢（Steel） 单位/UINT:mm
直径
d
长度
L
头部直径dk
钻孔直径
铆接范围
Grip Range
K(K2)
L1
+0.99
min
max
max
min
2.4±0.07
(3/32)		 5 4.8±0.24 2.5 0.5 2.5 1.0(0.9） 26
7 2.5 4.5
9 4.5 6.5
3.0±0.07
(3/26)		 5 6.0±0.24 3.1 0.5 2.0 1.4(1.2) 26
7 2 4.0
9 4 6.0
11 6 8.0
13 8 10.0
15 10 12.0
3.2±0.09
(1/8)		 5 6.0±0.24 3.3 0.5 2.0 1.4(1.2) 26
7 2.0 4.0
8 3.0 5.0
10 5.0 7.0
12 7.0 9.0
15 10.0 12.0
4.0±0.09
(5/32)		 6 8.0±0.24 4.1 0.5 2.5 1.7(1.4) 27
8 2.5 4.5
10 4.5 6.5
13 7.5 9.5
16 10.5 12.5
18 12.5 14.5
20 14.5 16.0
22 16.5 18.0
4.8±0.09
(3/16)		 7 9.5±0.29 4.9 0.5 2.5 2.0(1.6) 27
9 2.5 4.5
11 4.5 6.5
13 6.5 8.5
15 8.5 10.5
18 11.5 13.5
20 13.5 15.5
22 15.5 17.5
24 17.5 19.5
26 19.5 21.5
6.4±0.09
(1/4)		 10 12.7±0.35 6.5 1.5 3.5 2.0(2.2) 31
13 4.5 6.5
15 6.5 8.5
18 9.5 11.5
